一、设备简介：
电器附件电源负载柜是根据 IEC、GB 及UL中的技术要求及客户提供的技术要求设计制造的。适用于插头插座、开关等电器附件作寿命、通断能力及分断容量试验，尤其适用需要感性负载寿命试验的样品。本负载柜三路输出感性负载，输出负载电流 0 ~ 60A可调，空载输出单相电压 AC0 ~ 300V 可调，输出功率因数 0.3 ~ 0.999 可调。另可根据客户要求订制不同规格的负载电流及浪涌电流。
二、设备特点：
本负载柜为柜式结构，箱体采用铁板压制喷涂处理，箱底下部有四个轮子，方便移动。箱体上部正面为控制面板，面板采用铝板蚀刻工艺并喷砂着色而成，经久耐用。面板上有仪表电源开关、智能数显电压表、电流表、功率表、功率因数表、通电计数器、电流输出按钮、电流停止按钮等。箱体内部有电感电阻片组合、强风散热机构、电压调节系统、大功率电抗器、各种电器控制元件、控制线路板及输出接线排等。
三、执行标准：
IEC60884-1 《家用和类似用途插头插座》
GB2099.1 -2008《家用和类似用途插头插座》
GB16915 -2014《家用和类似用途固定式电气装置的开关》
GB15092 -2014《器具开关》
UL105《特殊用途开关》
四、技术参数：
|
型号： |
HH-5300A |
|
测试工位： |
1工位 |
|
输出电流 |
0 ~ 60A（或根据客户要求订做）连续可调，数字显示 |
|
空载输出电压 |
0 ~ 300V 连续可调，数字显示 |
|
输出功率因数 |
0.3 ~ 0.999 连续可调，数字显示 |
|
通、断电循环计数器次数范围 |
1 ~ 999,999 可预置，计数到达预置次数时停止输出电流。 |
|
负载输出 |
可独立调节，独立显示负载电流、负载电压、功率因数、试验次数。 |
|
安全保护 |
a、具有过流保护功能：当负载电流超过 63A 时自动切断输出。 |
|
b、具有瞬时短路保护功能：当负载短路时自动切断输出。 |
|
|
电源 |
单相 AC220V/50Hz，带地线三相四线 AC380V / 50Hz |
五、参考图片：

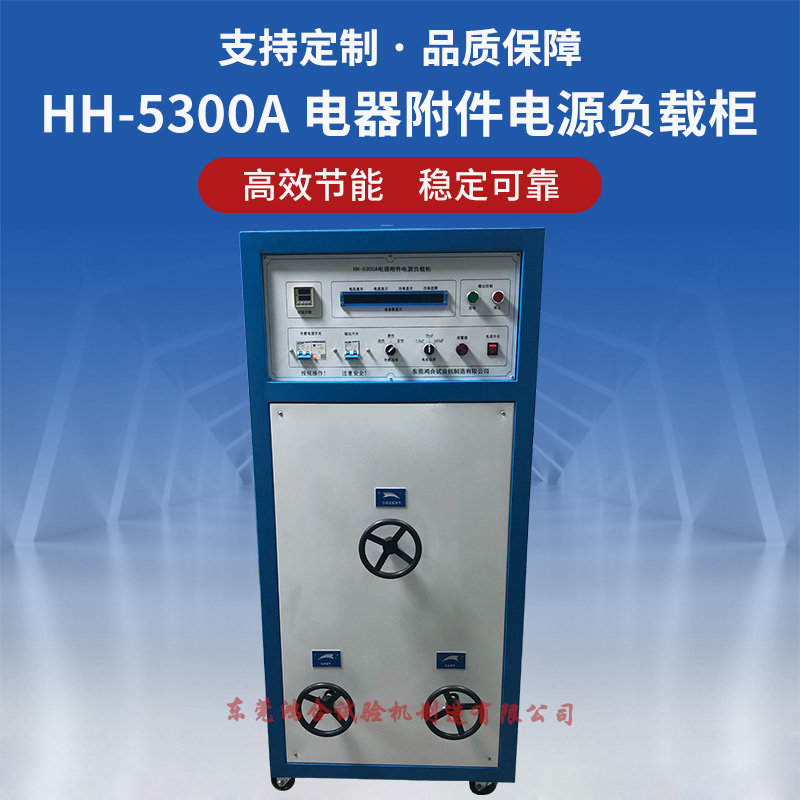

电器附件电源负载柜
