HH-8688A 电线耐曲挠试验机
一、设备简介：
HH-8688A 电线耐曲挠试验机又名二三轮曲挠仪，电线耐曲挠试验机，电线柔软度试验机，曲挠试验机，电线曲挠试验机。
二、适用范围：
电线曲挠试验机适用于测定额定电压450/750V以下，两芯或两芯以上聚氯乙烯绝缘电缆或橡皮绝缘及特软电线的机械强度，本仪器可选用多种试验负载，满足电线电缆生产企业和检验部门对电线电缆等软线做动态曲挠试验不同试验要求。
三、符合标准：
电线曲挠试验机满足GB/T 5013.2-2008、GB/T 5013.8-2008和GB/T5023.2-2008标准。该仪器应具备外观设计新颖、性能结构可靠、操作方便、一机两用、测试数据准确性高的特点。
四、试验方法：
取试件约7m长，中段挠于规定直径之两个圆轮上，试件两端施加荷重，并接通电流，然后以0.33m/sec之速度，1m行程，移动圆轮，使试件往复弯曲拉伸。当断线或到达设定次数时，会自动停机，取下试件评定其耐挠曲性质。
五、技术参数：
0)设备型号：HH-8688A
1)电源电压：AC 380V三相四线
2)电机功率：200W
3)小车行程：≥1m
4)试样电压：180V/450 V(可调)
5)试样长度：5000mm
6)试样电流：0-35A(可调)
7)设备重量：150kg
二轮参数：
8)小车行速：0.33m/s(可调)
9)计数表：往返15000次可预置
10)滑轮直径：φ60、φ80、φ120、φ160、φ200(各有2个平槽)。滑轮直径可以更换
11)重锤质量：0.5kg、1.0kg、2.0kg、3.0kg、4.0kg各二个
三轮参数：
12)小车行速：0.1m/s(可调)
13)重锤质量：21N、28N、42N各二个
14)滑轮直径：φ40、φ45、φ50各二个
六、测试概述：
1、测试试样类型：二芯单相、二芯三相、三芯三相、三芯四相。应具有直流12V信号电流源。
2、测试方式：空载、单相(二芯)、三相(三相三线/三相四线)、五芯以上的电缆和小于18芯的电缆可任选择。
3、被测试样失效检查：
1)电流表指示：A、B、C相断线并自动停机。
2)电流指示：A/B、A/C、B/C短路并鸣钟报警自动停机。
3)电流指示：A、B、C与滑轮短路鸣钟报警并自动停机。
4)五芯以上的试样不加负载电流只要将线芯串联在一起接在V-V上，面板信号源上显示直流电压为12V，如有断路自动停车。
七、参考图片：

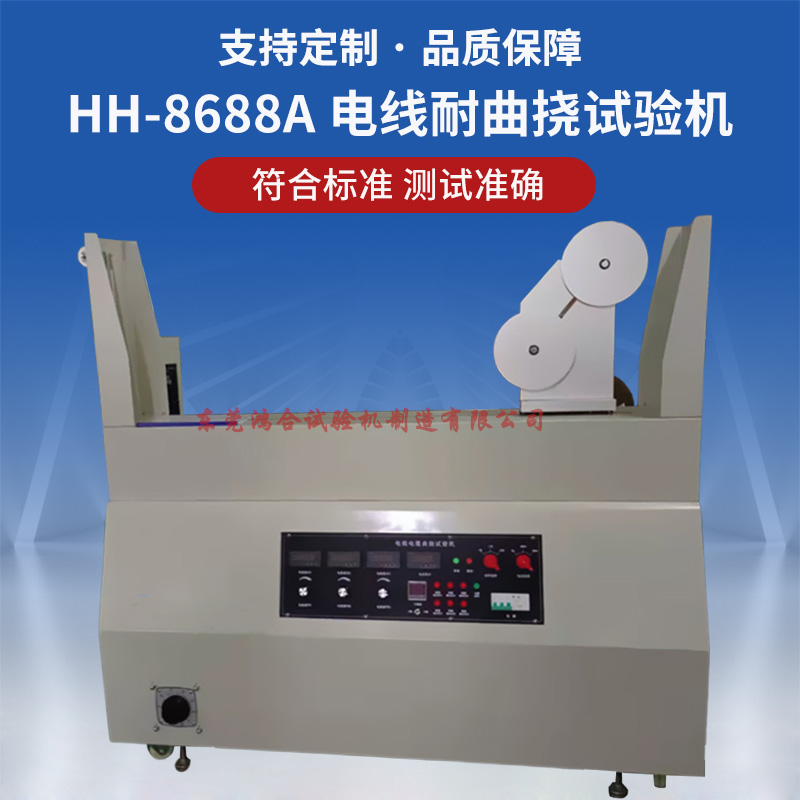

HH-8629A电线曲挠试验机
