HH-8699S 机器人电缆90度弯曲试验机
一、产品性能：
机器人电缆90度弯曲试验机是检测机器人电缆90度弯曲性能的专用设备。本设备可精确控制实验过程的负载质量、扭转角度、扭转频率和扭转次数。并实时监控试样的断路情况，为试验的精确性和稳定性提供有力保障。
二、产品用途：
该产品主要应用于机器人线缆的生产、检验、开发、研究等领域。
三、执行标准：
TUV2 PfG 2577/08.16 《Requirements for Cables used in RobotSystem》
CRIA-0003 《中国机器人产业联盟标准》
四、技术参数：
1、设备型号：HH-8699S
2、试验工位：3工位
3、运行次数：0-99999999次(可调)
4、测试方法：90度弯曲试验
5、显示方式：DOP-107BV触摸屏
6、控制系统：DVP16ES200T可编程逻辑控制器
7、驱动装置：130DNMA2-01D5BKAM伺服电机
8、控制器：EPS-B2-01D5AA伺服驱动
9、试样长度：≥1m
10、试样线芯：2/3/4(更多串联即可)
11、试样弯曲半径：r=2.5*电缆外径
12、扭转速度：0-40次循环/分(可调)
13、试样施加负载力值：5N/mm²
14、每次循环完成度数：180度(可调)
15、断路检测：有
16、设备电源：AC220V 50Hz
17、设备功率：≤2kW
18、设备尺寸：1150mm*1000mm*1780mm
19、环境要求：
室温控制范围：10℃～40℃;相对湿度≤80%。
周围无震动、无腐蚀性介质的环境中;基础稳固，水平放置;周围空气无强对流

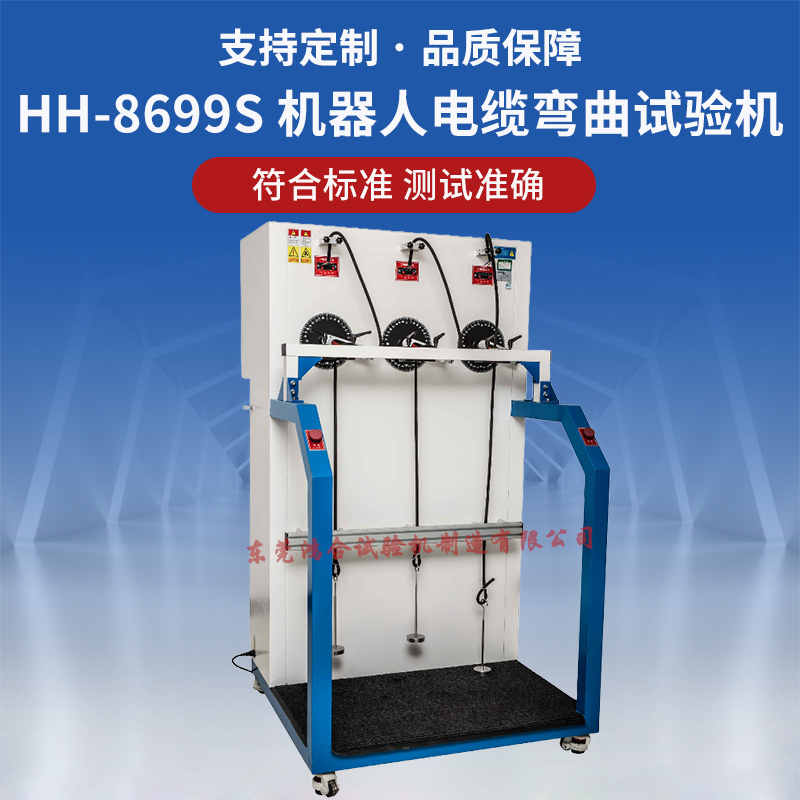

五、参考图片：
