带电阻FPC弯折试验机
一、产品概述：
带阻值FPC弯折试验机/耐折寿命试验机用于挠性覆铜板、挠性印制板，挠性覆铜材料的耐弯折测试。耐折寿命试验机是将产品两端分别用固定治具跟测试治具固定，在一定荷重、速度、次数、R角治具耐弯折，到次数或者断裂自动停机。本设备客户可选配带阻值测试，客户可设定阻值上下限，完美解决fpc弯折断裂程度分析。本机软件程序由东莞市锐雯仪器有限公司技术工程师按客户要求编写。
二、设备参数：
0、设备型号：HH-1515S
1、测试工位：一组
2、试验角度：0-±185度(可设置)
3、角度显示：指针指示角度盘以及触摸屏显示
4、弯折速度：5-200次/分(可任意设置且显示，不丢步，角度速度精准，±180度弯折速度可高达200次每分钟以上，解决了高需求客户苛刻弯折测试条件)
5、试验次数：0-99999999 次(范围内可任意设置且断电记忆)
6、砝码配置：50g,100g,200g,300g，500g 砝码各一个(其他砝码可定制)。
7、折曲治具：标配R=2.0mm一套。(客户可定制R= 0.3mm，R= 0.5mm,R= 0.8mm,R=1.0mm,R=1.5mm,R= 2.0mm,R= 3.0mm，R= 4.0mm 等其他R角)
8、耐折行程：可调节40mm(可按客户要求)
9、测试产品宽度范围：0-45mm
10、控制系统：触摸屏+执行基层代码PLC速度是普通PLC10倍以上
11、动力执行系统：闭环电机+减速系统
12、导通装置：断裂自动停机
13、设备尺寸：510mm×420mm×700mm
14、工作电源：AC220V、50Hz
15、设备重量：75kg
三、功能解析：
1、实时角度：显示当前弯折角度，测试时是连续变化的。
2、设定速度：设定需要运行的速度，任意时候速度可调，速度调节范围5-200次/分钟。
3、设定次数：设定需要弯折次数，最大位为亿即999999999次。
4、完成次数：显示当前运行弯折，已经弯折的次数。
5、模式切换选择：分别是：寿命测试模式，完全折断为止。导通测试模式，产品内部导电部分折断，或产品完全折断停机。电阻测试模式，产品内部部分折断或全断，引起阻值变大，超过设定的阻值条件停机。
6、回原点：初次上电需要回原点，或者停机状态不在0刻度需要回原点。(注意事项：回原点时候，尽量不要夹持任何产品。若夹持产品回原点时，注意观察回原点方向，若方向异常请及时按下急停。取下产品在回原点)
7、弯折角度设定：设定弯折角度(当为负数时候为逆时针)，角度可任意设定，功能强大。范围0-185°
8、电阻测试模式用到，夹好产品，需要先初始化电阻，即15指示框会显示当前夹持的阻值。以便测试时作为标准判定产品停机条件。
9、启动按钮：测试启动按钮。
10、出厂设置：由厂家出厂设置用，客户无需。
11、停止按钮：测试需要停止则按下。(默认会原点停机)
12、电阻测试模式下判定条件，即当阻值不在(初始阻值+-偏差阻值)范围内时停机。
13、电阻测试模式下百分比判定条件，即当阻值不在(初始阻值*百分比正负)范围内时停机。
14、初始阻值：选择阻值模式，加持好产品按下8(初始阻值按钮)得到初始阻值。作为判定阻值的标准参考值。
15、显示产品实时阻值
16、是否启用百分比判定阻值条件：√为启用。X为不启用。
17、是否启用设定允许偏差值判定条件：√为启用。X为不启用。
18、测试测试清零：清除当前完成次数。

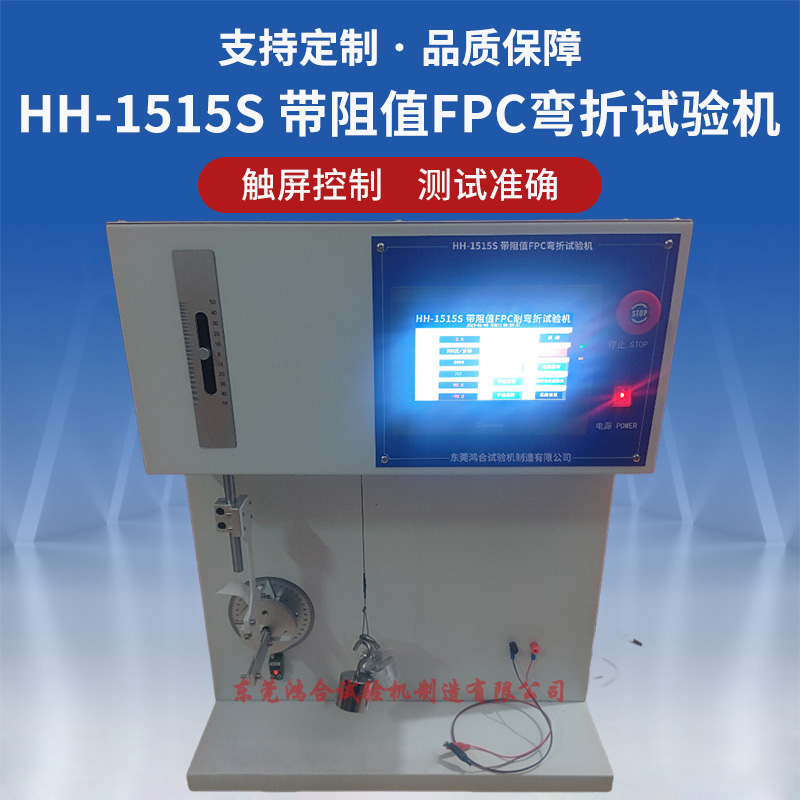

四、参考图片：
