HH-7872A 插头插销绝缘层耐磨试验机
一、设备简介：
插头插销绝缘层耐磨试验机用于插头插销绝缘层耐磨测试。插头插销绝缘层耐磨试验机参考AS/NZS311、IEC60884等标准要求。
二、技术参数：
1、设备型号：HH-7872A
2、试验工位：单组
3、测试次数：1-99999999次(可预置且断电记忆)
4、试验速度：5-60次/分钟(可调且数字显示)
5、压力荷重：4N
6、工作行程：9mm，约7mm为刮磨绝缘护套
7、刮磨钢丝：Φ1mm，有效长度6mm
8、设备尺寸：约400×400×450mm
9、工作电源：AC220V、50Hz
三、设备特点：
1、设备由一根水平放置的横梁构成，次横梁以其中心为支点，将一段直径为1mm的钢丝弯成U型，U的底边为一根直线。U的两端牢牢地固定在横梁的一端，U的底边直线部分从横梁的下方突出并与横梁支点的轴线平行。
2、插头插销绝缘层耐磨试验机将插头固定，是钢丝的直线部分靠在插销上并与插销成直角，插销倾斜向下，与水平线成10度角。横梁通过砝码加载4N。使插头座横梁轴线所在地屏幕内朝水平方向运动，并使钢丝与插销磨擦。磨擦插销的长度为9mm，其中有约7mm是绝缘护套的。往返运动20000次，每个方向10000次，测试速度为每分钟30次。
四、参考图片：

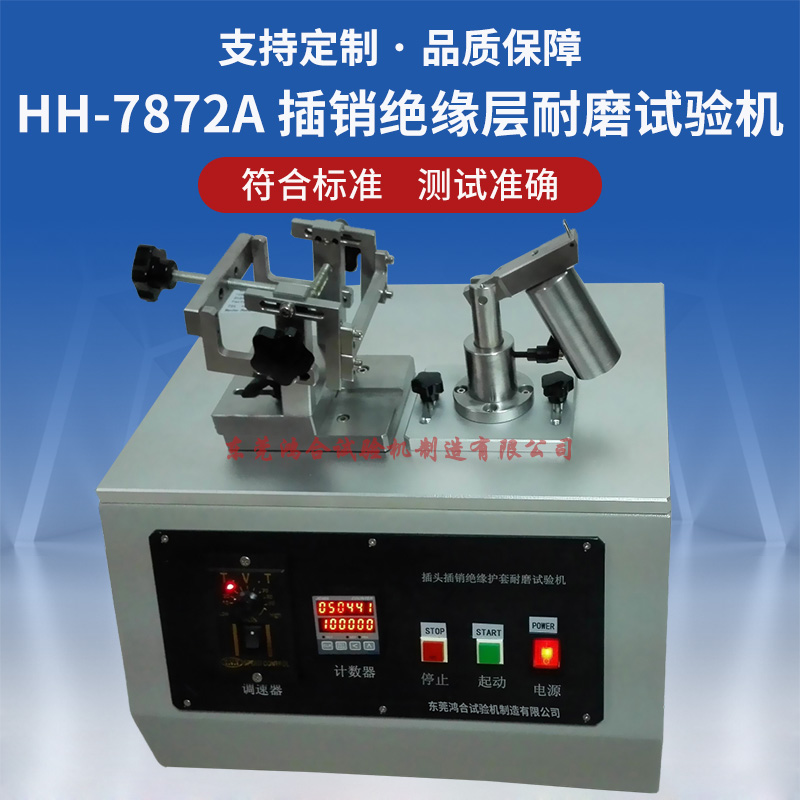

HH-7872A 插头插销绝缘层耐磨试验机
